太陽能路燈鋰電池組

一、概述
本應用方案實時監控鋰電池組每節電芯的電壓,、充放電電流和檢測點溫度,，基于上述的數據完成過壓,、欠壓,、過流,、高溫,、短路等等安全狀態的檢測和保護,，,支持5A快速充電功能,，對電池組電池進行安全管理,，以下是電池組功能特性及技術參數。

二,、性能參數

序號	項目	性能	備注
1	電池組容量	70Ah	0.2C(25℃)
2	標稱電壓	44.4V
3	電芯串并方式	12S14P	充放電異口
4	充電上限電壓	50.4V	CC/CV
5	放電下限	32.4Ｖ	ＣＣ
6	最大充電電流	10A
7	最大持續放電電流	60A
8	單粒過充保護電壓	4.25V
9	單粒過放保護電壓	2.7V
10	過溫保護保護值	65℃
11	循環壽命	≥500次	>60%
12	電流短路保護值	80±10A
13	工作環境溫度	0--45℃
14	儲存溫度	溫度：-20--45℃ 濕度：<80%RH
15	質量	約23千克
16	尺寸	46040070mm	不帶支架
17	環保	符合RoHS要求
18	認證	UN38.3

三,、保護系統說明
3.1、本系統主要由 12串 14并 32650　5000mAh鋰離子電池組成,，安全管理電路,，帶電量顯示電池保護系統組成，支持邊充邊放和快速充電功能,。
3.2,、電池保護系統：主要包括過壓、欠壓,、過流,、過溫,、短路等保護功能。
3.2.1 過充電保護：通過電池保護板的過電壓保護檢測電路,，實時檢測電池充電過程中每串電池的電壓變化,，當任何一串電芯電壓達到設定值則傳出信號截止充電 MOS-FET，切斷充電回路,，防止電芯過充電,。
3.2.2 過放電保護：通過電池保護板的過放電保護檢測電路，放電過程中電池管理芯片實時檢測電池放電狀態的電壓,；若出現電池電壓低于設定的限值,，電池管理電路會輸出信號切斷放電 MOS-FET，實現過放電保護電池目的,。
3.2.3 溫度保護功能：電路檢測到電池溫度過高,，超過 65℃，系統斷開充放電回路,，禁止對電池充放電,，起到溫度保護目的。

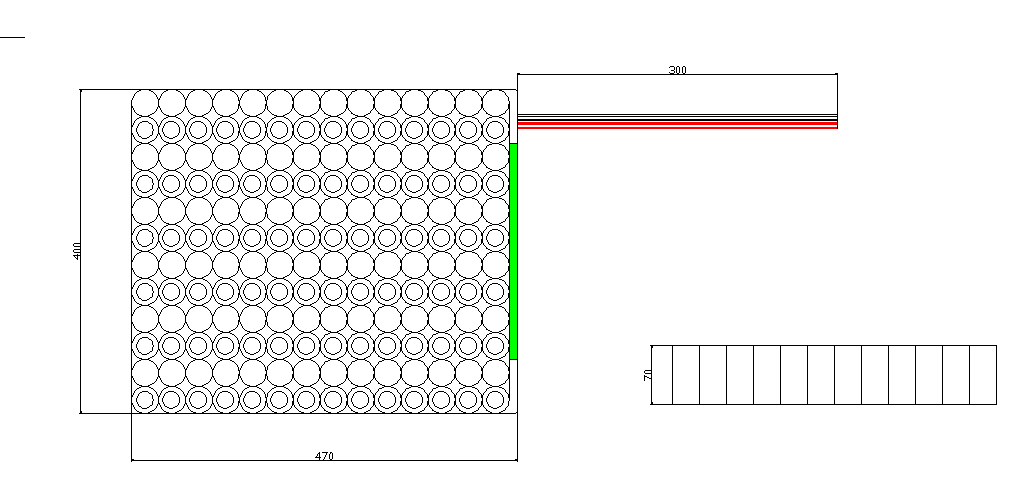

四,、電芯組合圖示
